涂装流水线 悬挂涂装流水线

悬挂链涂装流水线构成

悬挂链装流水线是流水线市场上比较流行了一款产品，悬挂链涂装流水线的七大组成部分主要包括：前处理设备、喷粉系统、喷漆设备、烘炉、热源系统、电控系统、悬挂输送链等。适用于工件表面的喷漆、喷塑处理，多用于单件或小批量工件的涂装作业，配合悬挂输送机、电轨小车、地面输送机等运送机械形成运输作业。

应用特点和工艺

涂装流水线设备适用于工件表面的喷漆、喷塑处理，多用于单件或小批量工件的涂装作业，配合悬挂输送机、电轨小车、地面输送机等运送机械形成运输作业。

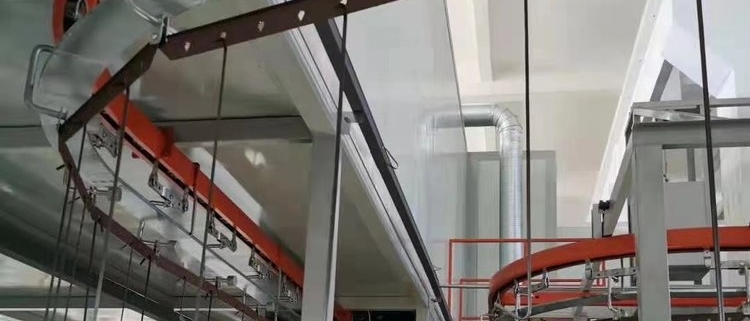

悬挂输送链

悬输机是工业流水线、涂装线的输送系统，积放式悬输机应用于L=10-14M的仓储货架和异型路灯合金钢管涂装线。工件吊装在专用挂具上（承重达500-600KG），进出道岔平滑，道岔根据工作指令由电气控制进行开合，满足工件在各处理工位的自动输送，在强冷室、下件区域内平行积放冷却，并在强冷区域设挂具识别和牵引报警停机装置。

工程工艺布置：

1、喷塑线：上输送链——喷塑——烘干（10min、180℃-220℃）——冷却——下件

2、喷漆线：上输送链——静电除尘——底漆——流平——面漆——流平——烘干（30min、80℃）——冷却——下件

订购涂装流水线设备时，应该提供哪些资料及参数？

1、整机产品最大折合工件规格：长、宽、高、重量；

2、产品原材料名称、材料厚度、吊挂方式；

3、年产量、年工作日、日工作小时为多少？

4、表面有无油污；

5、表面有无锈蚀；

6、拟采用之涂装工艺为喷粉、喷漆或浸漆、阴极电泳、阳极电泳等；

7、工件需喷何种颜色、换色周期、漆膜厚度及涂料种类；

8、生产形式：自动式/间歇式；

9、拟配给涂装能源概况：电力（KW）、蒸汽（T/h）、自来水（T/h）、压缩空气（M3/min）、热能为燃油或燃气形式；

10、厂房可使用实际面积及有效高度。
